De tre vigtigstetyper af blæsestøbemaskinerer ekstruderingsblæsestøbning (EBM), sprøjteblæsestøbning (IBM) og sprøjteblæsestøbning (ISBM). EBM dækker det bredeste udvalg - fra små flasker til 2000-liters tanke - og opdeles i kontinuerlige maskiner til små dele og akkumulatormaskiner til store. IBM laver små flasker med præcise halse. ISBM laver klare PET-flasker. Dit produkt bestemmer typen. Find det i tabellen nedenfor.
Hvert hult plastprodukt kommer fra en af tre maskinfamilier. Vælg den rigtige, og din linje løber slankt i årevis. Vælg den forkerte, og ingen indstilling vil redde dig.
Købere når os ofte efter uger med forvirrende research. De fleste artikler angiver de tre typer, beskriver hver i to sætninger og stopper. Ingen forklarer undertyperne - og for store containere er undertypen den rigtige beslutning.
Denne guide løser det. Vi bygger ekstruderingsblæsestøbemaskiner, så vi kender den familie indefra. For de to andre typer fortæller vi dig, hvad de gør godt, og hvornår du skal søge andre steder - også væk fra os.
De tre hovedtyper i et overblik
| EBM | IBM | ISBM | |
|---|---|---|---|
| Hvordan det virker | Ekstruderer et rør (parison), puster det op i en form | Injicerer en præform og blæser den derefter | Injicerer en PET præform, strækker og blæser den |
| Størrelsesområde | Bredest — små flasker til 2000 L tanke | Lille - typisk under 1 L | Små til mellemstore vand- og drikkeflasker |
| Signaturstyrke | Store dele, håndtag, flerlags vægge | Præcise halse, ingen trimaffald | Klare, stærke, lette PET-flasker |
| Typiske materialer | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | KÆLEDYR |
| Typiske produkter | Jerry-dåser, tromler, IBC-tanke, brændstoftanke, legetøj | Pilleflasker, kosmetikglas, dråber | Vand, sodavand, juice, spiseolieflasker |
Ekstruderingsblæsestøbning (EBM)
En ekstruderingsblæsestøbemaskine smelter plastik, skubber det gennem en matrice som et hult rør kaldet en forstøbning, lukker derefter en form rundt om røret og puster det op med luft. Plasten tager formens form, afkøles og skydes ud.
EBM dækker flere produkter end de to andre typer tilsammen. Den håndterer håndtag (den indbyggede slags på jerrydåser), flerlagsvægge og størrelser, som ingen anden proces når. Det kører også det billigste værktøj af de tre til sammenlignelige dele.
Familien deler sig i to grene, og denne opdeling betyder mere, end de fleste købere er klar over. Vi sammenlignede dem i dybden i voresakkumulator vs kontinuerlig guide- her er den korte version.

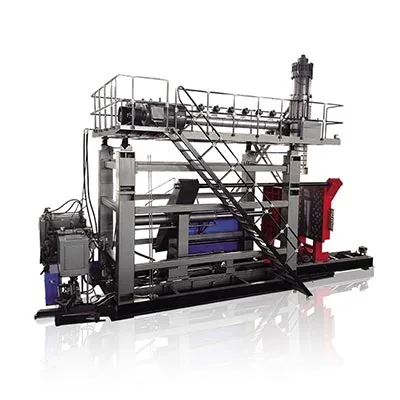

Kontinuerlige ekstruderingsmaskiner
Kontinuerlige maskiner ekstruderer præparatet nonstop, og formene skyder ind for at fange den. De udmærker sig ved små beholdere i store mængder - flasker, daglig kemisk emballage, jerrydåser op til omkring 15 liter.
To builds findes i vores sortiment. Formflytningsmaskiner håndterer 2–15 L med fastspænding fra 40 til 165 kN. Maskiner med buede arme tilføjer hastighed og 1-6 lags co-ekstrudering til 5-30 L dele. Gennemsekontinuerligt maskinsortimentfor det fulde lineup.
Akkumulator (opbevaringshoved) maskiner
Akkumulatormaskiner samler en fuld ladning af smelte i en lagercylinder, og skyder den derefter ud i et hurtigt skud. Den hastighed danner et stort præg, før tyngdekraften strækker og tynder den ud. Store dele har ingen anden rute.

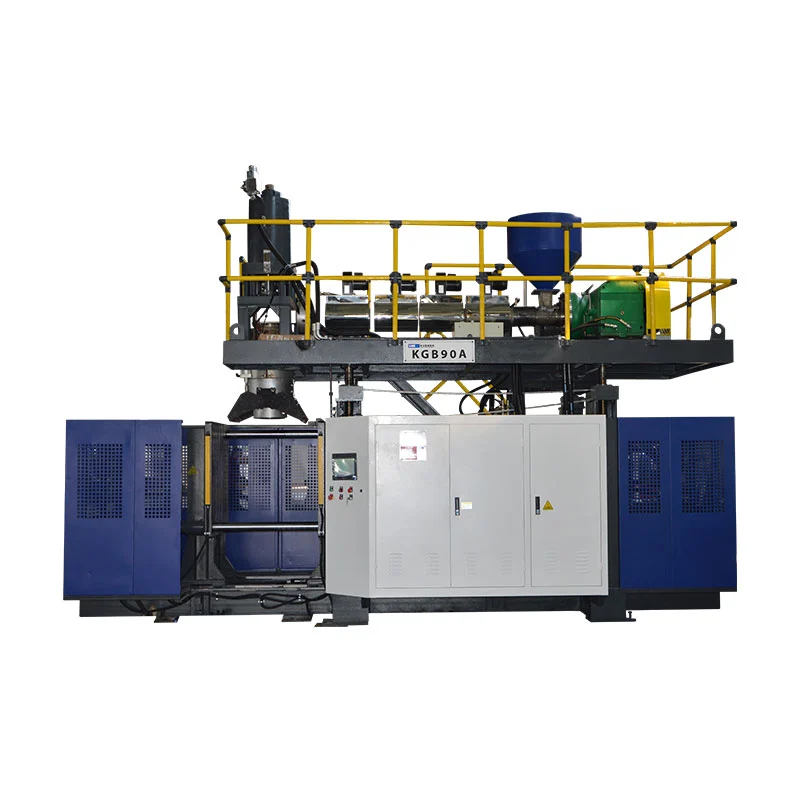

Reelle tal viser skalaen. VoresKGB80Alaver 30 L tromler med 215 kN fastspænding og en 5 L akkumulator. Den tre-cylindredeKGS1000L-IBClaver 1000 L IBC tanke med 1000 kN fastspænding og dobbelte 100 mm skruer. Deakkumulator rækkeviddetopper ved 2000 L beholdere og 1800 kN.
Sprøjteblæsestøbning (IBM)
En sprøjteblæsestøbemaskine arbejder i to trin på én maskine. Først sprøjtestøber den en solid præform med en færdig hals. Derefter overfører den den varme præform til en blæsestation og puster kroppen op.
Gevinsten er præcision. Halsen kommer ud sprøjtestøbt, så gevind og tætningsflader rammer nøjagtige dimensioner hvert skud. IBM producerer heller ikke noget skrot, der kan knibe af, da intet bliver trimmet.
Afvejningen er størrelse. IBM passer til små beholdere, typisk under en liter - pilleflasker, kosmetikglas, dråbeflasker. For alt med håndtag eller reel volumen tager EBM over. Kinggle fokuserer på EBM; hvis dit produkt er en 100 ml pharma-flaske, hjælper en IBM-specialist dig bedre, og det vil vi sige.
Injection stretch blow molding (ISBM)
En sprøjtestøbningsmaskine fremstiller de klare PET-flasker, du drikker af. Den opvarmer en PET-præform, strækker den på langs med en stang og blæser den udad på samme tid. Denne to-retningsstrækning justerer polymerkæderne.
Justering er magien. Det giver PET dens glaslignende klarhed, dens styrke og dens lette vægt - en sodavandsflaske overlever kulsyre under tryk på et par dusin gram.
ISBM kører i to opsætninger. Enkelttrinsmaskiner støber og blæser præformen i én maskine, som passer til mindre oplag og tilpassede former. To-trins linjer køber eller støber præforme separat og blæser dem ved høj hastighed - standarden for masseproduktion af drikkevarer. PET-drikkearbejde bor her, ikke i EBM.
Hvilken maskintype fremstiller dit produkt?
Læsere ankommer med et produkt, ikke en proces. Så vend bordet. Find dit produkt til venstre, og læs din maskintype til højre.
| Dit produkt | Maskintype | Hvorfor |
|---|---|---|
| PET vand/sodavandsflaske | ISBM | Stretch giver PET klarhed og styrke |
| Pilleflaske, kosmetikkrukke | IBM | Præcis hals, ingen trimaffald |
| Opvaskemiddel / shampoo flaske | EBM — kontinuerlig | Hurtige cyklusser, håndtag, farver, visningsstriber |
| Jerry can (1-15 L) | EBM — kontinuerlig | Indbyggede håndtag, høj output |
| Kemisk tromle (30-250 L) | EBM — akkumulator | Heavy parison har brug for et gemt skud |
| IBC tank (1000 L) | EBM — akkumulator, 3-cylindret | Eneste vej til en så stor sognegård |
| Brændstoftank til biler | EBM — akkumulator, flerlags | Sekslags væg blokerer brændstofdampe |
| Vandtank, kajak, vejbom | EBM — akkumulator | Se voresblæse vs rotationsstøbningsammenligning |
En gaffel mere sidder opstrøms for alt dette. Hvis din del kunne være solid i stedet for hul, så læs voresblæsestøbning vs sprøjtestøbningguide først.
Købsovervejelser efter type
Maskintype sætter formen på din investering, ikke kun processen. Indkøbsledere bør afveje fire faktorer, før de anmoder om et tilbud fra enhver producent af blæsestøbemaskine.
Prisstruktur.Inden for EBM skalerer prisen med containerstørrelse, klemkraft, stationstal og lagantal. En flaskemaskine og en IBC-linje adskiller sig i en størrelsesorden. Ingen ærlig leverandør citerer en pris, før de ser din del - omkostninger afhænger af maskinmodel og produktionskrav.
Energiforbrug.Energivægte med maskinstørrelse. Vores katalog viser reelle gennemsnit: 12–18 kW på en 2 L-maskine, 27–37 kW på 30 L KGB80A, 110–150 kW på IBC-linjen. Spørg hver leverandør om det samme tal, og sammenlign derefter energi pr. færdig del, ikke pr. time.
Ledetid og eftersalg.Store specialmaskiner tager længere tid at bygge end standard flaskemaskiner. Spørg, hvem der installerer maskinen, hvem der træner dine operatører, og hvor hurtigt reservedele sendes til dit land. En maskine uden support er et fremtidigt problem med et navneskilt.
Leverandørdybde.Spørg, hvor mange ingeniører producenten beskæftiger, og hvilke komponentmærker der sidder inde i maskinen. Kinggle bygger med Mitsubishi PLC'er, MOOG servostyring og OMRON og Schneider Electrics og viser dem åbent. En leverandør, der skjuler komponentarket, har en grund.
Tre fejl, førstegangskøbere begår
Valg af type efter pris i stedet for produkt.En billigere maskine af den forkerte type giver ingen dele, der kan sælges. Lås først typen. Forhandle pris nummer to.
Ignorerer EBM-undertypen."En ekstruderingsmaskine" er ikke en specifikation. En kontinuerlig maskine kan ikke danne en 60 L tromle, og en overdimensioneret akkumulator spilder energi på flasker. Voresfem-trins valgguidegår størrelsesmatematikken.
Springer den defekte samtale over.Hver type fejler på sin egen måde, og maskinspecifikationen bestemmer hvor ofte. Underdimensioneret klemme bringer blitz på hvert skud. Læs vores fejlfindingsvejledning, før du skriver under, og spørg din leverandør, hvordan maskinen forhindrer hver fejl.
Ofte stillede spørgsmål
Hvad er hovedtyperne af blæsestøbemaskiner?
De tre hovedtyper af blæsestøbemaskiner er ekstruderingsblæsestøbning (EBM), sprøjteblæsestøbning (IBM) og sprøjteblæsestøbning (ISBM). EBM dækker det bredeste produktsortiment og opdeles i kontinuerlige maskiner til små containere og akkumulatormaskiner til store dele som tromler og IBC-tanke. IBM laver små flasker med præcise halse. ISBM laver klare PET-flasker.
Hvad er forskellen mellem ekstrudering og sprøjteblæsestøbning?
Ekstruderet blæsestøbning danner et hult rør af smeltet plastik, og puster det derefter op inde i en form. Sprøjteblæsestøbning sprøjtestøber først en solid præform med en færdig hals, og blæser derefter præformen til sin endelige form. EBM håndterer det bredeste størrelsesområde, fra flasker til 2000-liters tanke. IBM passer til små flasker, der har brug for nøjagtige halsdimensioner, såsom farmaceutiske beholdere.
Hvilken type blæsestøbemaskine er bedst til store beholdere som tromler og IBC-tanke?
Akkumulator (opbevaringshoved) ekstruderingsblæsestøbemaskiner fremstiller store beholdere. Akkumulatoren gemmer en fuld ladning af smelte, og fyrer den derefter hurtigt ud - før den tunge forstøbning strækker sig og tynder ud under sin egen vægt. Kinggles akkumulatorsortiment strækker sig fra 20-liters maskiner til tre-cylindrede systemer til 1000-liters IBC-tanke og 2000-liters beholdere.
Hvilken type blæsestøbemaskine fremstiller PET-vandflasker?
Injection stretch blow molding (ISBM) maskiner fremstiller klare PET vand- og drikkeflasker. Processen strækker en opvarmet præform på langs, mens den blæses, hvilket justerer polymeren og giver PET dens klarhed og styrke. To-trins ISBM, hvor præforme støbes separat og blæses senere, dominerer højvolumen drikkevareproduktion.
Hvad koster en blæsestøbemaskine?
Prisen afhænger af maskintype og specifikation. Indenfor ekstruderingsblæsestøbning skalaer pris med beholderstørrelse, klemkraft, stationstal, lagantal og automatiseringen omkring maskinen. En lille flaskemaskine og en 1000-liters IBC-linje adskiller sig i en størrelsesorden. Den hurtigste vej til et reelt tal er et specificeret tilbud baseret på din dels volumen, materiale, vægtykkelse og måloutput.
Kender du dit produkt, ikke sikker på maskinen?
Hvis du vurderer en blæsestøbemaskine til din produktionslinje, kan vores ingeniørteam hjælpe dig med at bekræfte den rigtige type og konfiguration baseret på din produktstørrelse, materiale og produktionsmål. Send deldetaljerne, og vi vil svare med en specificeret anbefaling - inklusive en ærlig henvisning, hvis dit produkt hører hjemme på en maskine, vi ikke bygger. Bygget ekstruderingsblæsestøbemaskiner siden 2002 med 15 ingeniører på holdet.
Spørg hvilken maskine der passer til dit produkt →Tre typer, én regel: produktet vælger maskinen. PET-flasker går til ISBM. Præcise små halse går til IBM. Alt andet - fra shampooflasker til 2000-liters tanke - hører til ekstruderingsblæsestøbning, opdelt mellemsammenhængendeogakkumulatormaskiner. Find dit produkt i opslagstabellen, og dimensioner derefter maskinen medvalg guide.
