AnIBC tanker den store plastikflaske på cirka 1000 liter, du har set spændt fast inde i et stålbur på en palle, der bruges til at sende og opbevare bulkvæsker. Den flaske er blæsestøbt - og fordi den er så stor, har den brug for de største akkumulatormaskiner lavet: tre-cylindrede opbevaringshoveder, klemkræfter omkring 1000 kN og højmolekylær HDPE, der er stærk nok til at holde et ton væske uden at synke eller revne. Kinggles KGS1000L-IBC maskine er bygget til netop dette: 1000 L kapacitet, 1000 kN fastspænding, to 100 mm skruer og en 33 L akkumulator på en 55 tons ramme.
Du har håndteret produktet, selvom du aldrig har tænkt over, hvordan det er lavet. IBC'en - den mellemliggende bulkbeholder - er overalt: den indbyggede 1000-liters kasse, der sender alt fra flydende vaskemiddel til frugtkoncentrat til industrielle kemikalier. Gå gennem enhver logistikgård, og de er stablet to højt i hundrede.
Hvad de fleste mennesker ikke er klar over er, at plastikflasken inde i det stålbur er en enkelt blæsestøbt del. Et skud. Og at lave en hul plastikbeholder, der rummer næsten et ton væske, overlever stabling og ikke revner i årevis, er et af de sværere job i hele denne industri. Her er hvordan det rent faktisk gøres, og hvad maskinen skal være i stand til for at gøre det.
Hvad en IBC-tank egentlig er
Strip en IBC ned, og den er tre dele. Der er den blæsestøbte plastikflaske - den bit, der holder væsken. Der er et svejset stålrør omkring det, der tager stablelasten og stopper flasken med at bule. Og der er en pallebund, stål, plastik eller træ, så en gaffeltruck kan flytte den. Buret og pallen fremstilles og samles separat. Blæsestøbelinjen producerer flasken, og flasken er der, hvor ingeniøren bor.
Standardkapaciteten er omkring 1000 liter, dimensioneret, så hele enheden passer til en standard pallefodaftryk og stables rent. Det enkelte tal - 1000 liter flaske, blæst i ét stykke - er det, der dikterer alt ved den maskine, du har brug for.
Hvorfor IBC-flasker har brug for de største maskiner lavet
Vi har tidligere skrevet omakkumulator versus kontinuerlige maskiner, og IBC sidder i det yderste af den historie. For at blæse en 1000-liters flaske skal du først have en 1000-liters forstøbning - et enormt rør af smeltet plastik. En kontinuerlig matrice kunne ikke danne det, før tyngdekraften ødelagde den. Sognet ville strække sig, tynde ud og revne under sin egen vægt længe før en form kunne lukke sig om det.

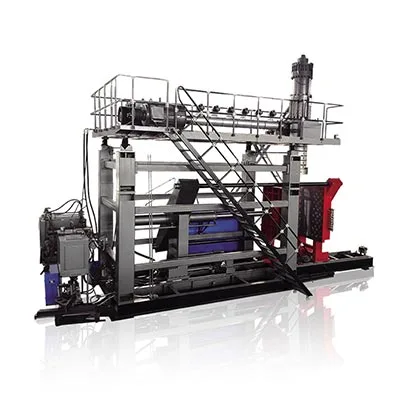

Så IBC-maskiner bruger store lagerhoveder - ofte tre-cylindrede akkumulatorer - der samler en massiv ladning af smelte og derefter fyrer den hurtigt ud, og får hele præparisonen i formen, før den kan synke. Det kræver seriøst hardware: et stort akkumulatorvolumen, en klemkraft omkring 1000 kN til at holde en form så stort lukket mod blæsetryk og dobbeltskruer til hurtigt at blødgøre nok materiale. Disse er ikke opskalerede flaskemaskiner. De er en anden klasse af udstyr.
Maskinen, i reelle tal
Generisk snak om "store maskiner" hjælper dig ikke med at specificere en linje, så her er de faktiske tal for Kinggle'sKGS1000L-IBCmaskine direkte fra vores katalog:
| Max containerkapacitet | 1000 L |
|---|---|
| Klemkraft | 1000 kN |
| Skrue diameter | 100 mm × 2 (dobbelt skrue) |
| Skrue L/D-forhold | 32 |
| HDPE-plastificering | 180 × 2 kg/time |
| Akkumulatorkapacitet | 33 L |
| Formpladestørrelse | 1800 × 1800 mm |
| Output (tørcyklus) | 150 stk/time |
| Gennemsnitligt energiforbrug | 110–150 kW |
| Maskinens vægt | 55 T |
| Maskinens fodaftryk | 9,5 × 5,1 × 6,5 m |
| Blæsetryk | 0,8 MPa |
En 55-tons maskine med et fodaftryk på næsten ti meter er ikke et køb, du laver afslappet, og 110-150 kW strømforbruget er en rigtig driftslinje. Men for alle, der producerer IBC'er i volumen, er dette simpelthen, hvad delen kræver. Hvis du også laver 2000-liters tanke, stiger de tre-cylindrede KGS135A og KGS150A til 1800 kN spænding af samme årsager, bare større.
Hvorfor HMWHDPE i stedet for almindelig HDPE
Materialet betyder lige så meget som maskinen, og IBC-flasker er lavet afHMWHDPE— højmolekylær polyethylen med høj densitet — ikke den standard HDPE, du ville bruge til en vaskemiddelflaske. Årsagen kommer ned til én egenskab: modstand mod spænding-revner.
En IBC-flaske rummer tæt på et ton væske, dag ud og dag ind, ofte stablet med en anden fuld enhed ovenpå. Det er konstant belastning på relativt tynde vægge i årevis. Almindelig HDPE under den slags vedvarende stress udvikler til sidst miljømæssige stressrevner - små brud, der vokser, indtil flasken lækker. HMWHDPE, med sine længere polymerkæder, modstår den revnedannelse langt bedre og holder sin stivhed under belastning. Det er sværere at behandle - det er stivere i smelten og har brug for mere blødgørende kraft, hvilket er en del af grunden til, at KGS1000L-IBC kører med dobbeltskruer - men for en beholder, der skal overleve denne driftscyklus, er den ikke valgfri.
Vægtykkelsesproblemet ved 1000 liter
Hvis der er én ting, der adskiller en god IBC-flaske fra en afvisning, er det vægtykkelsen - specifikt at holde den jævn. Forestil dig den gigantiske præstegård, der hænger i øjeblikket, før formen lukker. Toppen bærer vægten af alt under sig, så den vil gerne tynde ud højt og bundt op lavt. Uden styret får du en flaske, der er faretruende tynd ved skuldrene og spildt tyk i bunden.
Tynde skuldre er præcis, hvor en IBC fejler - under stablingsbelastning eller under trykprøven skal den bestå. Så disse maskiner læner sig hårdt op af programmerbar vægtykkelseskontrol, og varierer matricegabet gennem skuddet for at lægge mere materiale ned, hvor flasken har brug for det, og mindre, hvor det ikke gør det. Det er den samme kamp mod parison-sag, som hver stor del kæmper, bare i den mest krævende skala i branchen. Voresguide til blæsestøbte produkttolerancergår dybere på, hvad "lige væg" betyder i faktiske tal.
FN-certificering: hvad en bulk-væske IBC skal bestå
Masser af IBC'er bærer vand, fødevarevæsker eller harmløse rengøringsmidler og behøver ikke særlig godkendelse. Men i det øjeblik en IBC transporterer farligt gods - opløsningsmidler, syrer, brændbare væsker - skal den være UN-certificeret, og det ændrer stangen, som flasken skal klare.
Certificering tester IBC'en som en komplet enhed - flaske, bur og palle sammen - ikke kun flasken. Designet gennemgår stabling, fald, tæthed og indre tryktest, og et design, der består, opnår en UN-mærkning (du vil se koder som 31HA1 på en sammensat IBC, hvilket betyder en stiv plastik inderside med en metalydre). Certificerede enheder har også brug for periodisk gentest gennem deres levetid. Ingen af den test er maskinens opgave direkte. Men om flasken passerer afgøres på produktionslinjen: jævne vægge, ingen tynde pletter, ensartet materialefordeling. En flaske, der varierer i vægtykkelse, klarer ikke trykprøven, fuld stop. Derfor er vægtykkelseskontrollen ovenfor ikke noget rart for certificeret arbejde - det er forskellen mellem et salgbart produkt og skrot.
Hvor IBC-tanke ender
IBC'er dukker op i de fleste af de industrier, som Kinggles maskiner betjener. De åbenlyse er kemikalier og bulkvæsker - industrikemikalier, rengøringskoncentrater, smøremidler. Mad og drikke bruger dem til sirupper, olier, juicekoncentrat og andre væsker, der flyttes i løs vægt. Landbruget er afhængigt af dem til gødning og plantebeskyttelsesvæsker. Vandbehandling, konstruktionsblandinger og farmaceutiske mellemprodukter sendes også i IBC'er.
Specifikt til kemisk service er nogle IBC-flasker co-ekstruderet med et barrierelag for ekstra modstand - hvilket er her, dette forbinder medflerlags co-ekstrudering. Princippet er det samme som en brændstoftank: begrav en barriere i væggen for at forhindre en aggressiv væske i at trænge igennem eller angribe polyethylenet over en lang holdbarhed.
Hvad skal du tjekke, før du bestiller en IBC-linje
Hvis du dimensionerer en IBC-maskine, er et par ting værd at slå fast, før du skriver under på noget:
- Realistisk output, ikke tørcyklus.Katalogfiguren er et loft. En 1000-liters væg tager tid at køle af, før den kan skydes ud uden at deformeres, så planlæg kapaciteten efter opnåelige priser.
- Mulighed for kontrol af vægtykkelse.For certificerede IBC'er er dette ikke til forhandling. Spørg præcist, hvor mange kontrolpunkter systemet administrerer langs præsten.
- HMWHDPE håndtering.Bekræft, at plastificeringsopsætningen er specificeret for materiale med høj molekylvægt, ikke standard HDPE - de behandler ikke det samme.
- Fodaftryk og tjenester.En 55-tons, ti meter lang maskine, der trækker 110-150 kW, skal have gulvplads, fundament, kraft og kølevand til at matche. Tjek, at din plante kan være vært for den, før den afsendes.
- Uanset om du har brug for barrierekapacitet.Hvis du vil køre aggressive kemikalier, skal du beslutte på forhånd, om du har brug for co-ekstrudering til et barrierelag - det ændrer maskinspecifikationen.
Ofte stillede spørgsmål
Hvad er en IBC-tank, og hvordan er den lavet?
En IBC (intermediate bulk container) er en ca. 1000 liters container til forsendelse og opbevaring af bulkvæsker. Den del, der holder væsken, er en enkelt blæsestøbt plastikflaske; den sidder inde i et svejset stålrørsbur monteret på en palle. Buret og pallen er samlet separat — blæsestøbemaskinen laver flasken, som er den svære del.
Hvorfor er IBC-flasker lavet af HMWHDPE?
HDPE med høj molekylvægt har meget bedre miljømæssig modstandsdygtighed over for spændingsrevner og stivhed end almindelig HDPE. En IBC-flaske rummer tæt på et ton væske og bliver stablet, så dens tynde vægge skal modstå at revne under konstant belastning i årevis. Standard HDPE ville ikke overleve driftscyklussen; HMWHDPE gør.
Hvilken maskine har du brug for til at blæsestøbe en 1000L IBC?
Du har brug for en stor opbevarings-hoved (akkumulator) maskine. At danne en 1000-liters forstøbning betyder en stor akkumulator, en klemkraft omkring 1000 kN og nok plastificeringskapacitet til at skubbe så meget smelte hurtigt, før det synker. Kinggles KGS1000L-IBC giver 1000 kN fastspænding, dobbelte 100 mm skruer og en 33-liters akkumulator på en 55-tons ramme.
Kan blæsestøbte IBC'er indeholde farlige kemikalier?
Ja, hvis designet er UN-certificeret for farligt gods. Flasken, buret og pallen er testet som en enhed - stabling, fald, tæthed og interne tryktests - og certificerede designs bærer en UN-mærkning såsom 31HA1 for en sammensat IBC. Certificerede enheder kræver også periodisk gentest i løbet af deres levetid. Maskinens opgave er at producere en flaske med jævne, ensartede vægge, så den kan passere.
Hvor mange IBC-flasker kan én maskine producere i timen?
Kinggles KGS1000L-IBC er vurderet til omkring 150 stykker i timen som et tørcyklustal. Det reelle output er lavere, når først køling og håndtering af en så stor del er indregnet, da en tyk 1000-liters væg tager tid at køle nok til at skubbe ud uden at deformeres. Planlæg kapacitet på realistiske satser, ikke tørcyklus maksimum.
Planlægger du en IBC-produktionslinje?
Fortæl os dit måludbytte, de væsker, du vil fylde, og om du har brug for UN-certificerede eller barriere IBC'er, og vores ingeniører vil specificere maskinen, materialehåndteringen og vægtykkelsesopsætningen, så den matcher. Vi har bygget blæsestøbemaskiner siden 2002 med 15 ingeniører på holdet.
Tal med os om en IBC-maskine →En IBC-flaske ser simpel ud - det er trods alt bare en stor plastikboks. Men at holde et ton væske i én blæsestøbt del, år efter år, er virkelig hård teknik, og det kræver de største og mest dygtige maskiner i kataloget. Få maskinen, materialet og vægkontrollen rigtigt, og du har en container, der sender verdens bulkvæsker sikkert. Gennemse helestort akkumulatorområdefor at se, hvor en IBC-linje passer.
