En maskine kan nå frem til tiden og stadig gå glip af sin produktionsdato, hvis transformeren, kompressoren, kølesystemet, fundamentet, løfteplanen eller servicetilladelserne ikke er klar. Hjælpeplanlægning bør begynde før indkøbsordren, ikke når installationen starter.
Publicerede specifikationer er et udgangspunkt, ikke et anlægsdesign
Maskinsider hjælper købere med at sammenligne skala, men den endelige brugsefterspørgsel ændrer sig med den valgte ekstruder, dysehoved, antal lag, hydraulikpakke, robot, form, kølekredsløb, lækagetester, trimning, transportør, kværn, materialeføder og lokal elektrisk konfiguration.
Følgende eksempler kommer fra aktuelle Kinggle-produktsider. De viser, hvorfor en fabrik skal dimensionere hjælpeprogrammer omkring den faktiske konfiguration i stedet for en generisk "blæsestøbemaskine"-godtgørelse.
| Udgivet modeleksempel | Gennemsnitligt energiforbrug | Blæs luft | Kølevand |
|---|---|---|---|
| KGH30D 30 L dobbeltstationsmaskine | 70–80 kW | 0,6 MPa; 1,8 m³/min | 0,2-0,3 MPa; 180 l/min |
| KGB90AP 60 L akkumulatormaskine | 35–45 kW | 0,8 MPa; 1 m³/min | 0,3 MPa; 90 l/min |
| KGS1000L-IBC maskine | 110–150 kW | 0,8 MPa; 2 m³/min | 0,3 MPa; 120 l/min |
Elektrisk strøm: adskille tilsluttet belastning fra driftsbehov
Den installerede belastning omfatter ekstrudermotorer, hydrauliske pumpemotorer, tønde- og matricevarmere, køleventilatorer, styreeffekt, vægtykkelseskontrol, robotter og installerede hjælpeudstyr. Ikke hver belastning kører med fuld effekt på samme tidspunkt, men anlæggets distributionssystem skal stadig understøtte start, opvarmning og spidsbelastningsforhold.
Bekræft med Kinggle
- Forsyningsspænding, fase og frekvens
- Samlet installeret strøm- og hovedafbrydelsesværdi
- Motor og varmelegeme belastninger
- Beskyttende jordarrangement
- Skabskøling og miljøgrænser
- Krav til spændingsstabilitet
Bekræft inde på fabrikken
- Transformers reservekapacitet
- Kabelføring og spændingsfald
- Afbryderkoordinering og lokal kodeks
- Låsbart isolationspunkt
- Generatorkompatibilitet, hvis relevant
- Strøm til kølere, kompressorer og hjælpeudstyr
Planlæg separat måling, hvis du ønsker pålidelige produkt-omkostningsdata. En hellinjemåler giver et mere brugbart resultat end estimering fra navneskilte, fordi den inkluderer kompressor, kølemaskine, kværn, transportør og nedstrøms belastninger.
Trykluft: Tryk alene definerer ikke kapaciteten
Blæsestøbning kræver tryk og flow ved maskinen, mens andre brugere i anlægget arbejder. En kompressor kan nå det nødvendige tryk ved lavt behov, men stadig tillade trykket at kollapse, når flere maskiner blæser på én gang.
Kortlæg den komplette vej: kompressor, efterkøler, tørretumbler, modtager, hovedsamling, dråber, filtre, regulatorer, slange- eller rørdiameter og maskinforbindelsen. Inkluder tryktab og samtidig efterspørgsel. Luftkvaliteten har også betydning; vand og olie, der føres ind i ventiler og produkt-luft-kredsløb, kan skabe vedligeholdelses- og produktproblemer.
Placer en trykmåler nær maskinens indløb. Når der opstår en defekt eller alarm, kan teamet sammenligne trykket ved maskinen med trykket i kompressorrummet i stedet for at antage, at kompressorens sætpunkt nåede udstyret.
Kølevand: angiv temperatur, flow, tryk og kvalitet
Et angivet vandflow fortæller ikke, om et kølesystem kan fjerne varmen. Den tekniske beregning kræver også fremløbstemperatur, returtemperatur, omgivelsestilstand, vandkvalitet, formkredsløb, oliekøler, fødehalskøling og varmebelastningen fra hjælpeudstyr.
Beslut om formvand, hydraulik-oliekøling og andre kredsløb skal adskilles. Brug manifolder og instrumenter, der lader vedligeholdelse isolere og kontrollere individuelle kredsløb. Sørg for si, vandbehandling og rengøringsadgang, der passer til den lokale vandkilde.
Ustabil afkøling kan ligne et maskin- eller receptproblem: cyklustidsforskydninger, dele deformeres efter udstødning, dimensionsændringer, olietemperaturstigninger, og operatører kompenserer med længere køling. Registrer indløbs- og returtemperatur og tryk under accept, så fabrikken har en baseline.
Fabrikslayout: design til drift, vedligeholdelse og materialeflow

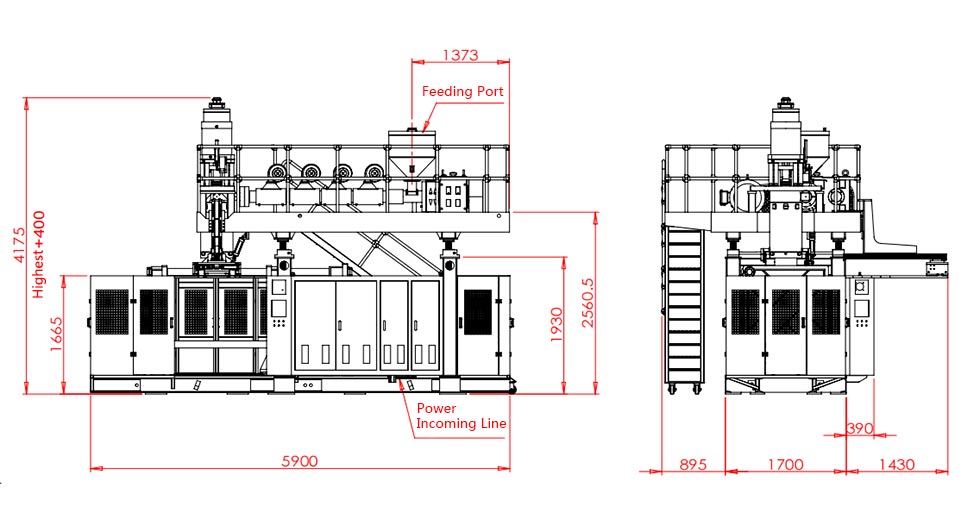

Den generelle arrangementstegning skal placeres i en større produktionscelleplan. Marker maskinen, ruten til udskiftning af formen, elektriske skabsdøre, hydrauliske servicepunkter, ekstruderens fjernelsesvej, dysehovedadgang, operatørposition, afskærmning, platforme, trapper og løftezone.
Tilføj derefter materiale- og produktflowet. Harpiks kan passere gennem opbevaring, transport, tørring eller blanding, før den når tragten. Færdige dele kan have brug for afflashing, trimning, lækagetest, vejning, mærkning, inspektion, pakning og skrotretur. Kingglesapplikationsbibliotekviser, hvor meget delstørrelse og håndteringsbehov kan variere.
Hold gaffeltrucktrafik væk fra styreskabe, slanger og operatørstationer. Giv en uhindret vej til forme, hovedkomponenter og nødadgang. Kontroller dørbredde, tag- eller krankapacitet, dokhøjde og transportvejen fra aflæsningssted til fundament før forsendelse.
Pre-installation tjekliste for køber og leverandør
| Areal | Oplysninger, der skal fryses | Bevis før forsendelse |
|---|---|---|
| Maskinkonfiguration | Model, lag, formhoved, form, robot og hjælpeudstyr | Underskrevet teknisk specifikation |
| Elektrisk | Spænding, frekvens, installeret belastning, hovedbeskyttelse, tilslutningspunkt | El-tegning og kabelskema |
| Luft | Tryk, peak flow, kvalitet, rørstørrelse og tilslutning | Forbrugsblad og kontrol af anlægskapacitet |
| Vand | Flow, tryk, fremløbstemperatur, kvalitet og kredsløbsopdeling | Køleskema og chiller/tårnberegning |
| Civilt arbejde | Maskinvægt, belastningspunkter, ankre, grube eller dræn, hvis det kræves | Fundamenttegning og konstruktionsgodkendelse |
| Plads | Fodaftryk, højde, serviceafstande, skimmelskift og løft | Godkendt cellelayout |
| Logistik | Kassedimensioner, aflæsningsmetode, døråbning og rute | Rigningsplan |
| Accept | Produkt-, materiale-, skimmel-, test-, forsynings- og outputberegning | Aftalt FAT/SAT protokol |
Brug Kinggle'svejledning til valg af maskineat definere delen og output først. Hjælpeplanlægning bliver først nøjagtig, efter at udstyrskonfigurationen er matchet til det pågældende job.
Ofte stillede spørgsmål
Er det gennemsnitlige energiforbrug det samme som tilsluttet strøm?
Nej. Gennemsnitligt energiforbrug beskriver et driftsestimat, mens tilsluttet strøm inkluderer de nominelle elektriske belastninger, der skal tages i betragtning ved design af forsyningssystemet.
Kan jeg dimensionere kompressoren ud fra lufttrykket alene?
Nej. Kompressoren og distributionssystemet skal levere det nødvendige tryk og flow ved maskinen under samtidig anlægsbehov.
Afgør kølevandsstrømmen alene kølerens størrelse?
Nej. Valg af køler afhænger også af fremløbs- og returtemperatur, varmebelastning, omgivende forhold, vandkvalitet, formkredsløb og hjælpeudstyr.
Hvor meget plads skal jeg efterlade omkring maskinen?
Brug projektets generelle arrangementstegning og tillad skabsdøre, vedligeholdelsesadgang, platforme, formændringer, fjernelse af komponenter, løft og sikker operatørbevægelse.
Hvornår skal forsyningsplanlægning begynde?
Begynd før indkøbsordren, så den endelige maskinkonfiguration, fabriksinfrastruktur, leveringsrute og acceptplan kan gennemgås sammen.
